CUE liteCUE-web CS0608 system sterowania z klawiaturą przyciskową
LiteCUE
Proste i ekonomiczne rozwiązanie sterujące dla każdej sali konferencyjnej
SALE SPOŁECZNE SALE SPOTKANIA SALE KLASOWE SALE POsiedzeń
INTEGRACJA
• Łatwa integracja sprzętu
• Nie są wymagane żadne inne piloty zdalnego sterowania
• Intuicyjne sterowanie poprzez naciśnięcie przycisku
• Integracja z systemem rezerwacji touchONE
INSTALACJA
• Małe wymiary
• Szybka instalacja przy użyciu Ethernetu i PoE
• Montaż klawiatury na ścianie lub na blacie
• Kompatybilny z wieloma skrzynkami połączeniowymi
PROSTA KONFIGURACJA
• Przyjazna konfiguracja za pomocą wbudowanej strony internetowej
• Nie wymaga żadnego oprogramowania i programowania
• Potężne wsparcie dla kontroli urządzeń IP, szeregowych i IR
• Dostępne różne porty sterujące
Ekonomiczny system sterowania z licencją aplikacji webowej
Kod produktu: CS0608
Główne cechy
- Kompletne, łatwe w obsłudze rozwiązanie do sterowania pomieszczeniem
- Sterownik do małych pomieszczeń z różnymi portami sterującymi
- Jednorazowa licencja na aplikację do kontroli sieci i rezerwacji
- Aplikacja internetowa aktywowana poprzez zeskanowanie kodu QR
- Wszystko obsługiwane w zaciszu własnego urządzenia osobistego
- Cała kontrola w rękach użytkownika
- Aplikacja internetowa zapewnia dostosowany interfejs użytkownika
- Kompatybilny ze wszystkimi platformami mobilnymi
- Jednorazowy zakup licencji

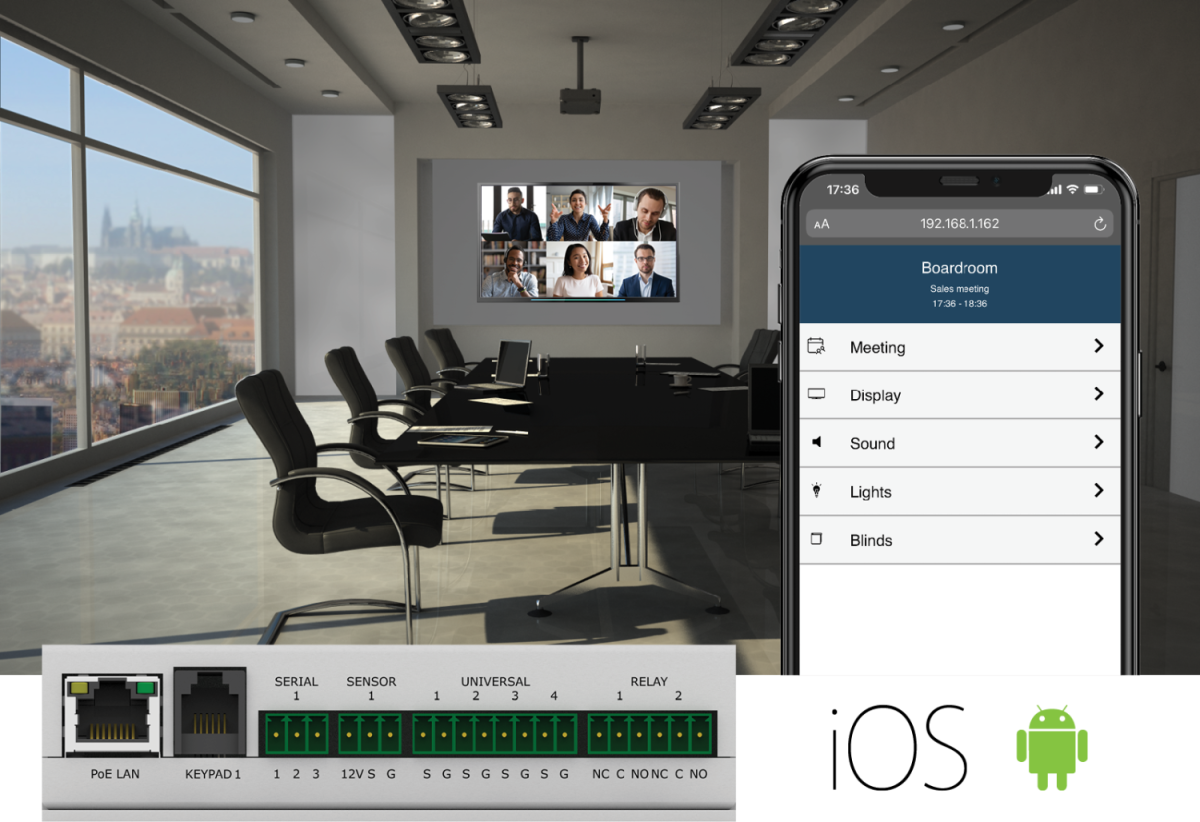

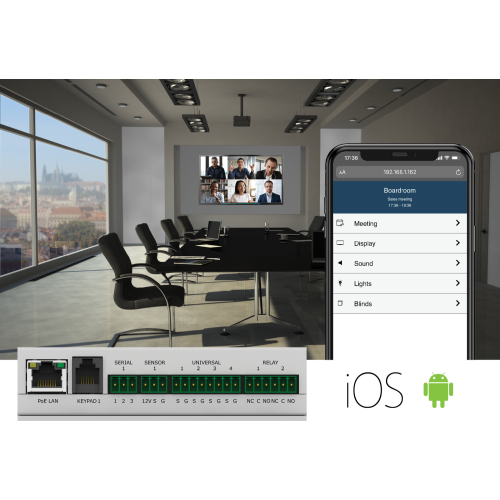

Podstawowa konfiguracja wdrożenia liteCUE-web zakłada użycie a controlCUE-podstawowy
kontroler, do którego wczytywana jest aplikacja sterująca przygotowana przy użyciu narzędzia programistycznego Cue Visual Composer. Jednostka sterująca steruje poszczególnymi urządzeniami zainstalowanymi w sali konferencyjnej za pomocą webCUE
aplikacja. Kontroler musi być dostępny z urządzenia mobilnego za pośrednictwem sieci danych.
Kod QR aktywujący aplikację webCUE można wydrukować na etykiecie i wkleić np. przy wejściu do sali konferencyjnej, stoliku itp.
Panel rezerwacji (nie wchodzi w skład zestawu) umożliwia aktywację funkcji zarządzania spotkaniami w Aplikacja internetowa. Panel rezerwacji i kontroler muszą być podłączone do tej samej sieci.
liteCUE-web
Cost-effective control system with web application license
webCUE specifications
Operating system
Apple iOS with Safari or other web browser
Google Android with Chrome or other web browser
Microsoft® Windows with new Edge, Chrome or other web browser
Resolution
Fully responsive web site design
Network
Wired or wireless (Wi-Fi) network
Application notes
• The webCUE needs a controller used as an application server.
• All software components are included in the Cue Visual Composer.
Version 13.00 or higher is required.
• The QR code content
• URL based on CUEunit IP address
e.g. http://192.168.1.162/app/index.html
• URL based on CUEunit host name
e.g. http://controller-boardroom/app/index.html.
In this case the controller's host name must have a record in
the DNS server of the given network.
• The webCUE license CS0605 must be uploaded to the controller
or touch panel and registered. During registration, the unit must be
connected to the Internet.
• The controller must be accessible from a mobile device via a network.
• The controller and reservation panel must be connected to the same
network.

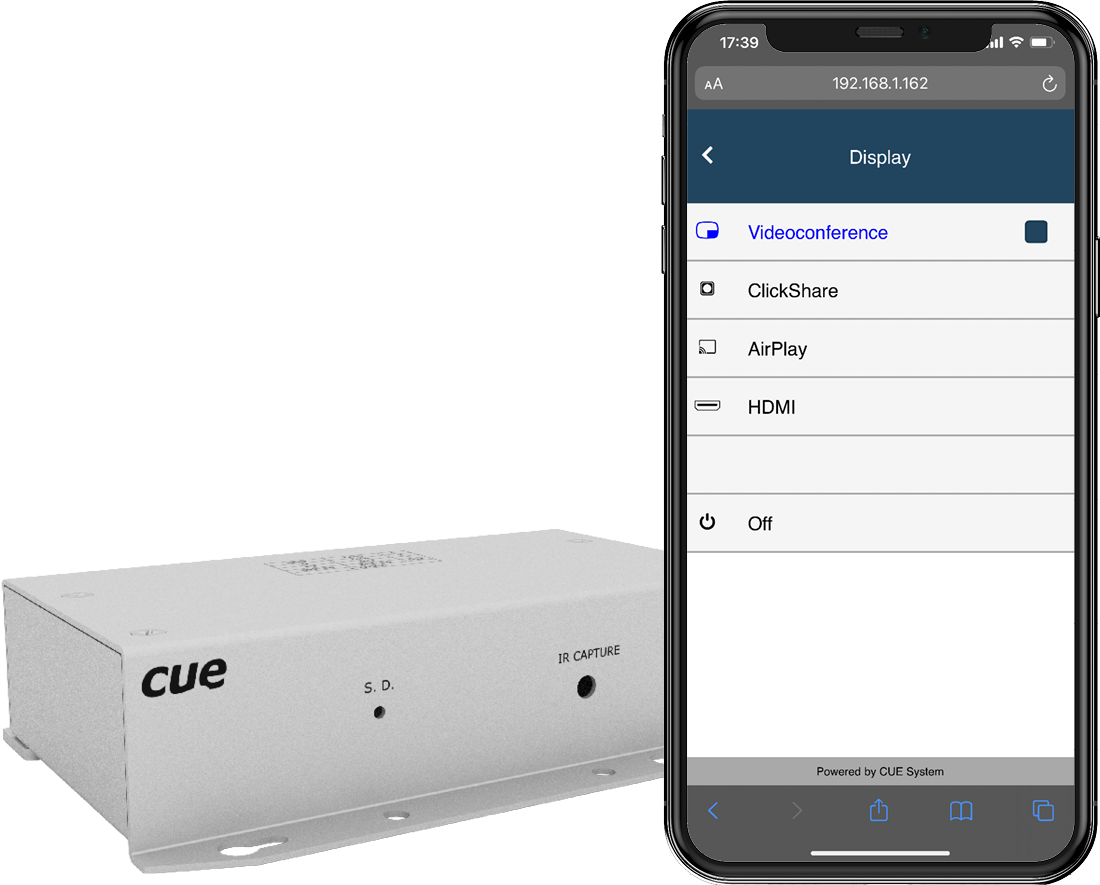

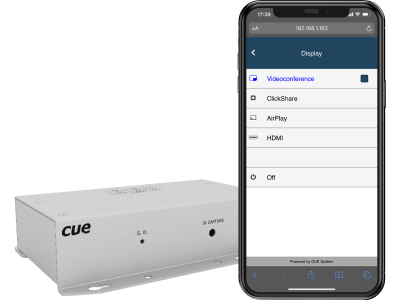

controlCUE-basic specifications
Network
- 10/100 BaseT Ethernet
- 802.1X authentication mechanism and Proxy server support
- Connector - RJ-45
Keypad port
- Power supply +12 VDC output, max. 250 mA
- RS-485 data communication
- Max. 5 keypadCUE-55 can be connected
- Connector - 6P6C modular jack
Control ports
- 1x Bi-directional serial
RS-232/485 modes
Connector - Phoenix 3-pin 3.5 mm
- 1x Sensor port
Power supply output +12 VDC, max. 50 mA
Digital input
Connector - Phoenix 3-pin 3.5 mm
- 4x Universal, each port can be used as
Digital input
Digital output
IR output
Serial output
Connector - Phoenix 2-pin 3.5 mm
- 2x Low-voltage relay
Internal IR sensor
LED indicators
- Located on the network connector
- Orange Power - indicates power is presented and unit is ready.
- Green Link - indicates network link and activity.
Button
- System Default sets default IP address and password.
Real time and date
- RTC with battery backup
Memory
- Internal RAM LPDDR 256 MB, internal non-volatile flash 256 MB
Software technologies
- Admin Web, XPL2
inside
- Simple Setup for easy configuration without programming
Power supply
- Power over Ethernet (PoE)
- IEEE 802.3af / Class 0
Physical
- Compact aluminium enclosure
- Protection IP20
- Dimensions 120 x 30 x 80 mm / 4.7" x 1.2" x 3.2"
- Weight 0.2 kg / 0.4 lb
Environment conditions
- Operating temperature 10° to 40° C
- Storage temperature 0° to 60° C
- Relative humidity 10% to 90% non-condensing
